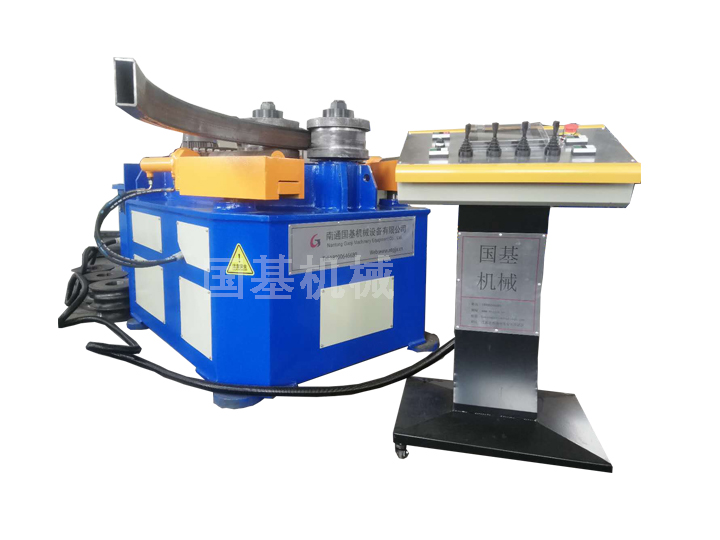

W24系列型材滾彎?rùn)C(jī)主要由床身部分、邊輥部分、托輥部分、傳動部分、電氣部分和液壓系統、模具等組成。改機為弧線下調式三輥型彎?rùn)C(jī)，床身為鋼板結構件，做消除內應力處理，主輥的傳動通過液壓系統經液壓馬達、齒輪、鏈輪傳遞給動力做旋轉運動。兩只邊輥，繞中軸做弧線式運動，通過液壓系統經液壓馬達、齒輪傳遞的動力與主輥同時做旋轉運動，托輥則安裝在邊輥上，使托輥隨邊輥同時做弧線運動，以確保卷制型材的精度。

      南通國基機械生產的W24系列型材滾彎?rùn)C(jī)為三輥全驅動，可進行型材端部的預彎，通過調節導輥，可對非對稱型卷制過程中產生的扭曲進行校正。該機托輥矯正輥有三個運動：

（1）可以做升降運動；

（2）可同時與下輥?zhàn)龌【€升降運動；

（3）可同時做旋轉運動，保證型材在卷制過程中的成型質量。
      該W24系列型材滾彎?rùn)C(jī)整機有足夠的強度和剛度，能夠滿足機器能力范圍內的型材的彎曲，結構先進，工作可靠。其更換模具可以卷彎角鋼、扁鋼、方鋼、槽鋼、工字鋼、圓鋼、鋼管等型材。南通國基機械設備有限公司專業生產各類型四輥卷板機、數控卷板機、型材彎曲機，歡迎廣大用戶前來咨詢！
