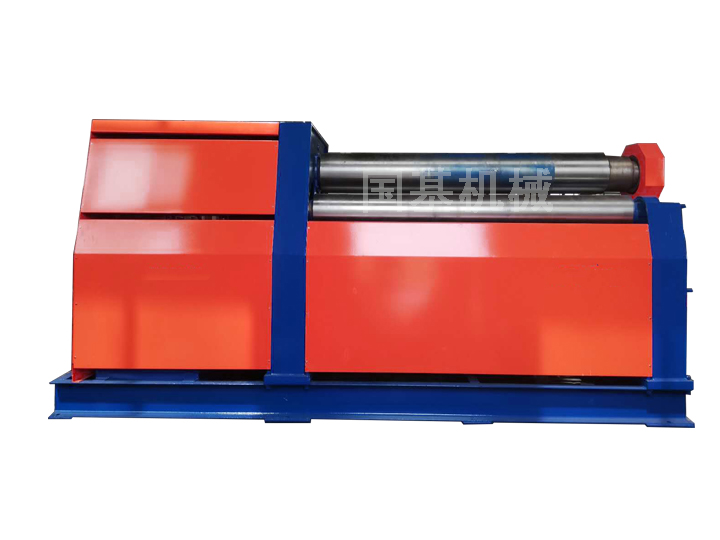

全自動數控四輥卷板機加工方圓、橢圓、多段曲率筒體的方法卷板機屬于鍛壓機械八大類產品中的彎曲校正機類。隨著制造業的不斷發展,對方圓、橢圓、多段曲率筒體的需求越來越大, 目前多曲率筒體的生產主要有以下方法: (1)對于薄壁筒體通過在擴徑機模具上進行擴孔,達到預期形狀。 (2)對于厚壁筒體通過將不同曲率和弧長的板材進行拼接焊接。以上生產方法工序繁瑣且工件的質量不易保證。 全自動數控四輥卷板機的工作原理并對卷板工藝過程進行了分析,并以彈塑性力學為基礎,深入分析研究板材彎卷過程,推導了板材卸載后的回彈量,結合機床各工作輥的幾何位置關系,建立了側輥行程和板材彎曲半徑之間的關系模型,并將該模型應用到控制系統當中。針對全自動數控四輥卷板機機械結構的特點和卷板機的控制需求,采用了“工控機(IPC)+板卡”的基于開放式總線結構的卷板機控制系統,在此基礎上設計了卷板機數控系統的軟、硬件結構。 最后根據卷板機數控系統需要實現的主要功能,設計了實現板料精確進給功能的主軸驅動伺服系統。介紹了實現側輥位置同步的電液比例同步控制系統,側輥液壓缸同步控制采用“同等方式”+“主從方式”控制策略,同步算法采用專家自適應PID控制算法,并對算法結果進行仿真分析。 全自動數控四輥卷板機的工作原理,針對板材加工的材料性能及形狀各異的問題,設計了基于機器視覺的全自動數控四輥卷板機的數控系統,能夠在線檢測卷制板材的曲率,和要求的形狀進行比較,實時修正加工參數,解決了卷板加工中板材材料性能的差異帶來的回彈系數變化的問題;能完成上輥和側輥的聯動,解決除圓形外其他如橢圓、拋物線等異形零件的卷制,實現卷板加工的數控化。 南通國基機械設備有限公司專業生產各類型全自動數控四輥卷板機、三輥卷板機和型材彎曲機,歡迎廣大客戶,前來咨詢!
|
|
