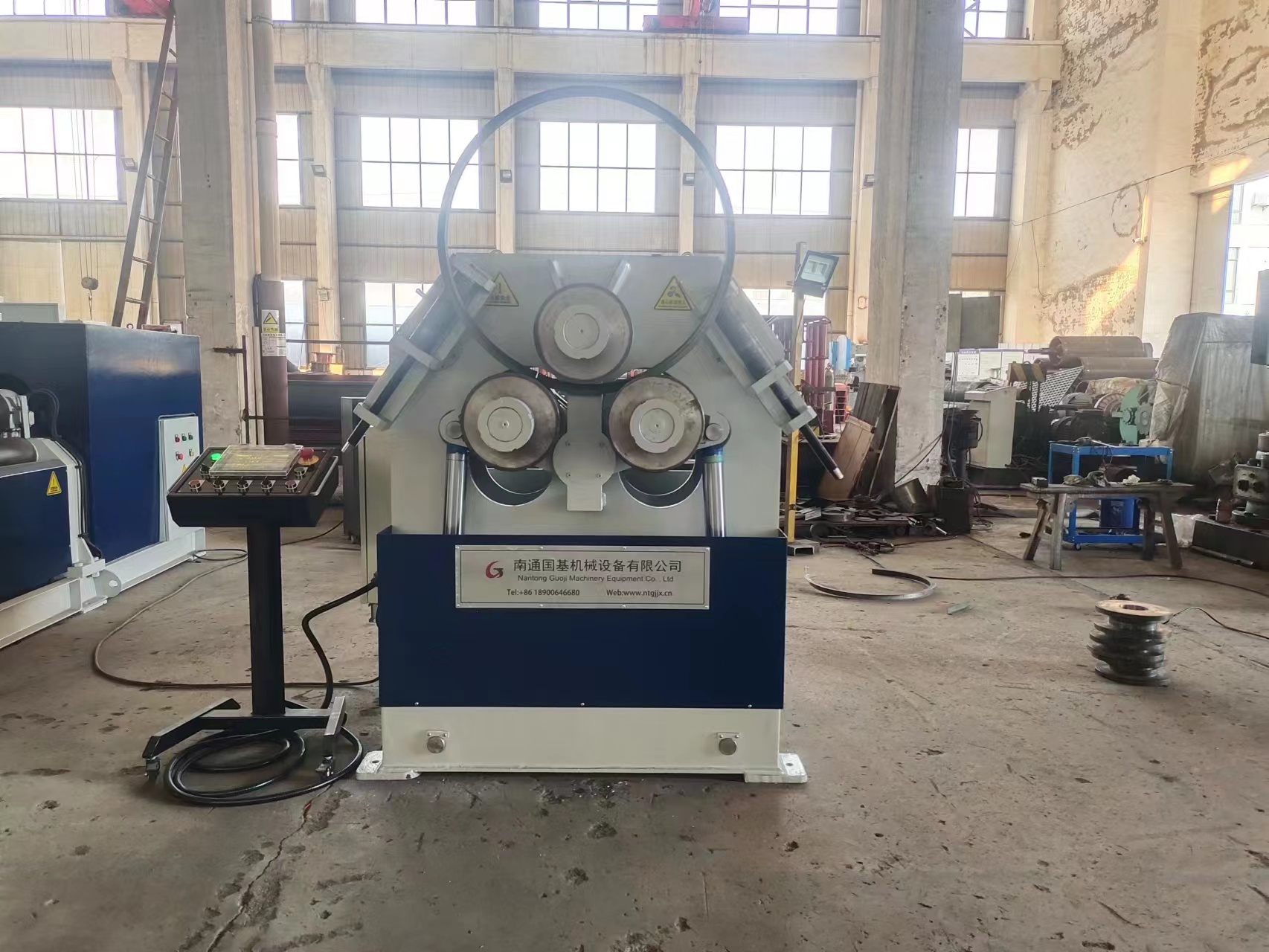

GJW24S系列型材彎曲機或滾彎機的工作原理GJW24S系列型材彎曲機是彎曲扁鋼、方鋼、圓鋼、角鋼、H型鋼、槽鋼、方管、矩形管、圓管等型材的設備。被廣泛應用于鍋爐、造船、水電、金屬結構等及其他行業各種圓形、弧形、螺旋形、橢圓形、法蘭形等工件的制作。具有預彎,卷圓和校圓等功能;本機結構先進,功能全,可根據用戶使用情況選擇立放或臥放,可根據用戶的要求訂制不同的模具。 該GJW24S系列型材彎曲機為弧線下調式結構,上下輥均為主傳輥,液壓馬達驅動,兩個下輥圍繞上輥作弧線升降運動,液壓油缸控制,位移顯示。兩側設有托輥裝置,有利于控制型材成型過程,有利于保證非對稱截面型材的卷制質量。可以根據卷制型材的不同,選用不同模具,該機操作方便、效率高,倍受用戶歡迎。 該機主要由機架部分、主輥部分、托輥部分、模具、電氣部分和液壓系統等組成。 1、機架部分機架由鋼板焊接而成,有足夠的強度和剛度,焊后經熱處理去除應力,再由數控鏜銑床加工,確保機床的精度和可靠性。抗扭斷面系數高,強度剛性均好。安裝,使用方便。 2、主輥部分(1)上輥部分上輥部分由液壓馬達、上輥、雙列調心軸承等組成。雙列調心軸承采用低速、重載的調心滾子軸承。上輥材質為42Crmo,粗加工后熱處理,表面硬度HB240-300. (2)下輥部分下輥部分由液壓馬達、變速齒輪組,下輥軸承座、下輥油缸、下輥、雙列調心軸承等組成。下輥由油缸驅動升降,配合卷制不同直徑的型材。下輥材質為42Crmo,粗加工后熱處理,表面硬度HB240-300.下輥升降油缸材質為45#鍛件,活塞桿表面鍍鉻,精磨。雙列調心軸承采用低速、重載的調心滾子軸承。 (3)托輥部分托輥部分由托輥、托輥油缸、托輥座、軸承等組成。托輥有三個運動:(1)升降運動;(2)前后運動;(3)旋轉運動。托輥有利于在卷制過程中矯正型材的位置,保證型材在卷制過程中的成型質量。兩組托輥共由6個油缸控制運動,配合卷制不同直徑的型材。托輥材質為45#鋼,粗加工后熱處理,表面硬度HRC40-45。 托輥升降油缸材質為45#鍛件,活塞桿表面鍍鉻,精磨。 (4)模具模具根據客戶的卷制型材來確定,不同的型材種類,規格,都可能需要不同的模具。模具材質為42Crmo,粗加工后熱處理,表面硬度HRC40-45。
|
|
